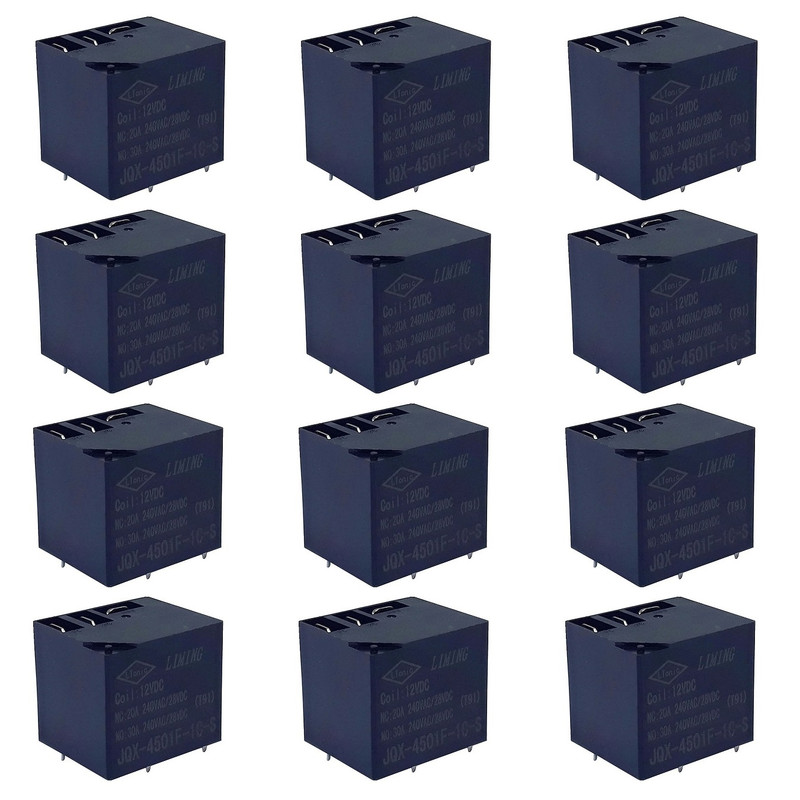

رله لیمینگ مدل JQC-4501F بسته 12عددی

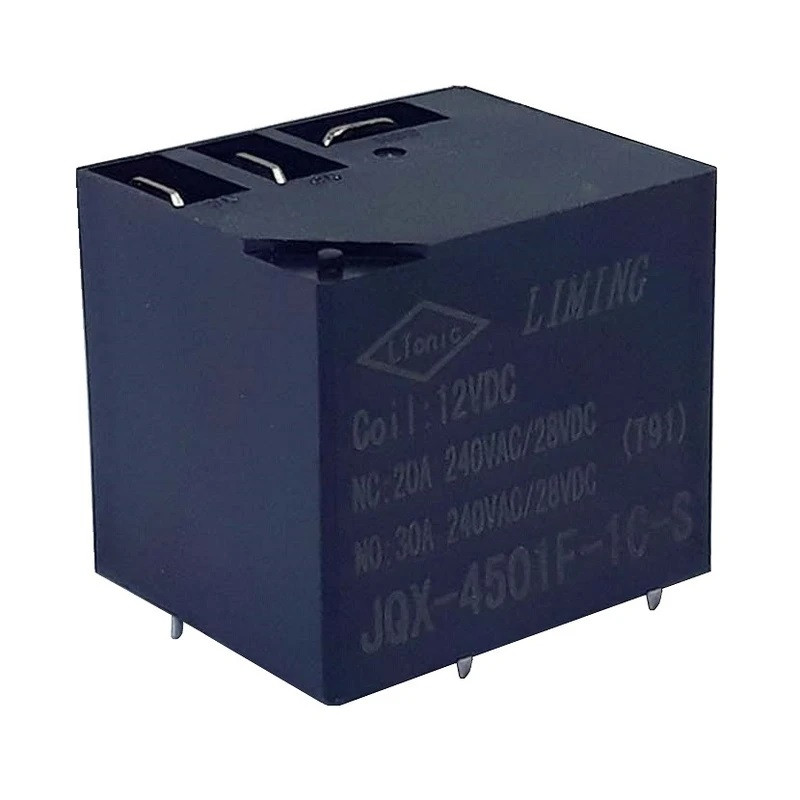

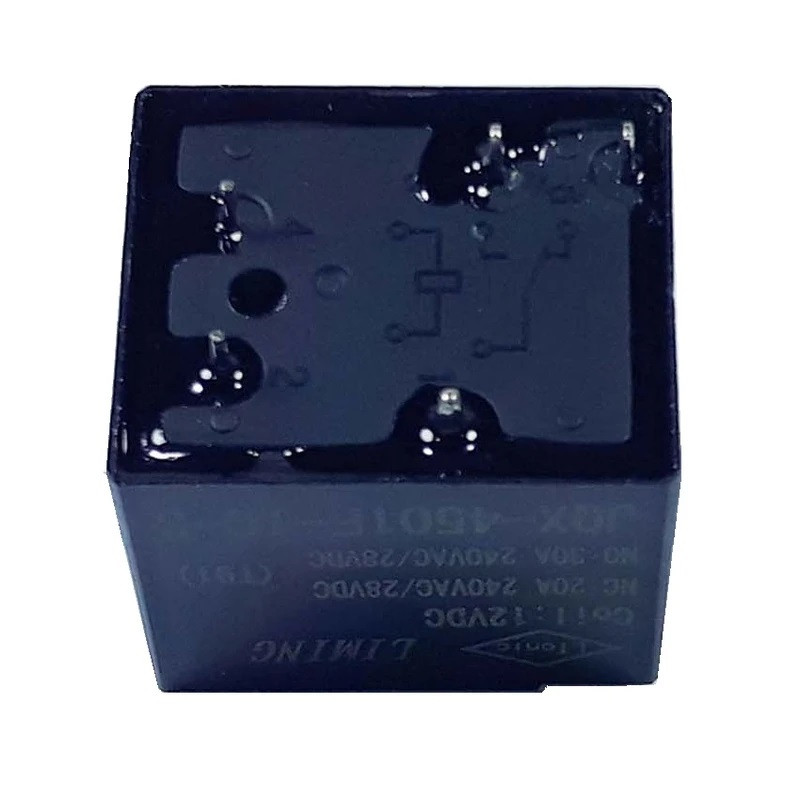

رله ها برای سوئیچ کردن دستگاههای الکتریکی کاربرد دارند . بطور کلی جریان و ولتاژ تحریک رله ها بسیار کم بوده و توسط برد الکترونیکی ، بواسطه ترانزیستورها ، راه اندازی می شود اما از کنتاکتهای رله می توان جریان های بالایی را گذراند. رله LIMING مدل JQC-4501F با ولتاژ تغذیه 12 ولت و حداکثر جریان قابل تحمل 30 آمپر 240 ولت AC ،عمل قطع و وصل و کلید زنی را بخوبی انجام می دهد.از این رله می توان در محافظ های ولتاژ تک فاز و محافظ های کولر و راه اندازهای الکتروموتورها و یا دستگاههای دیگر که حداکثر جریان 30 آمپر از رله عبور می کند ، استفاده کرد از قبیل کاربرد در اتومبیل برای اتصال و تقویت کلید زنی در چراغ جلو اتومبیل . در زیر این رله مانند اغلب رله های مشابه 5 پین وجود دارد که در یک سمت 3 پین و در سمت دیگر 2 پین وجود دارد .از 3 پین که در یک سمت قرار دارند دو پین نزدیکتر به هم ، یکی برای NC یا Normally Closed یا حالتی که در هنگام بی برقی بوبین ، اتصال رله بین کنتاکت مشترک و این کنتاکت برقرار است و NO نیز Normally Open است که با برق دار شدن بوبین رله این کنتاکت و کنتاکت مشترک به هم متصل هستند.در یک سوی دیگر پایه های رله ، 3 سوکت برای اتصال سرسیم ها وجود دارد که هر کدام هم راستا با کنتاکت مشترک و کنتاکت های NC و NO در سوی دیگر است.
