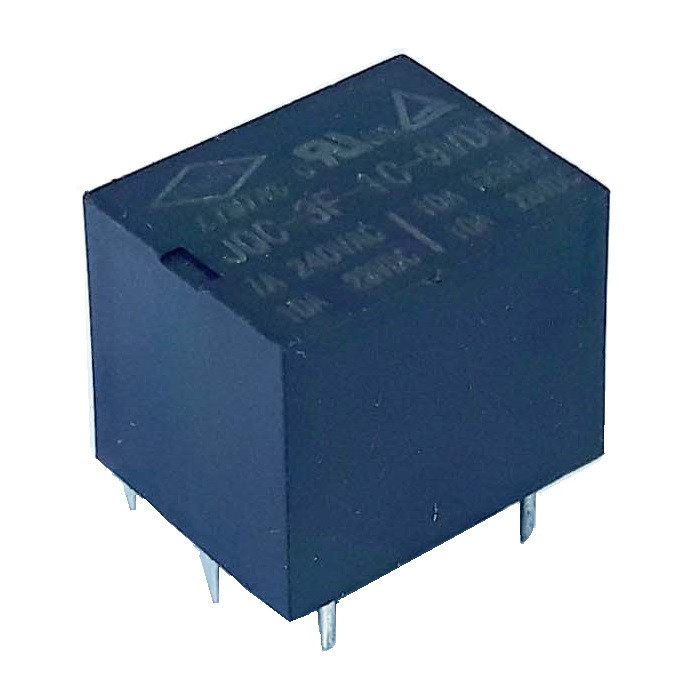

رله لیمینگ مدل JQC-9VDC

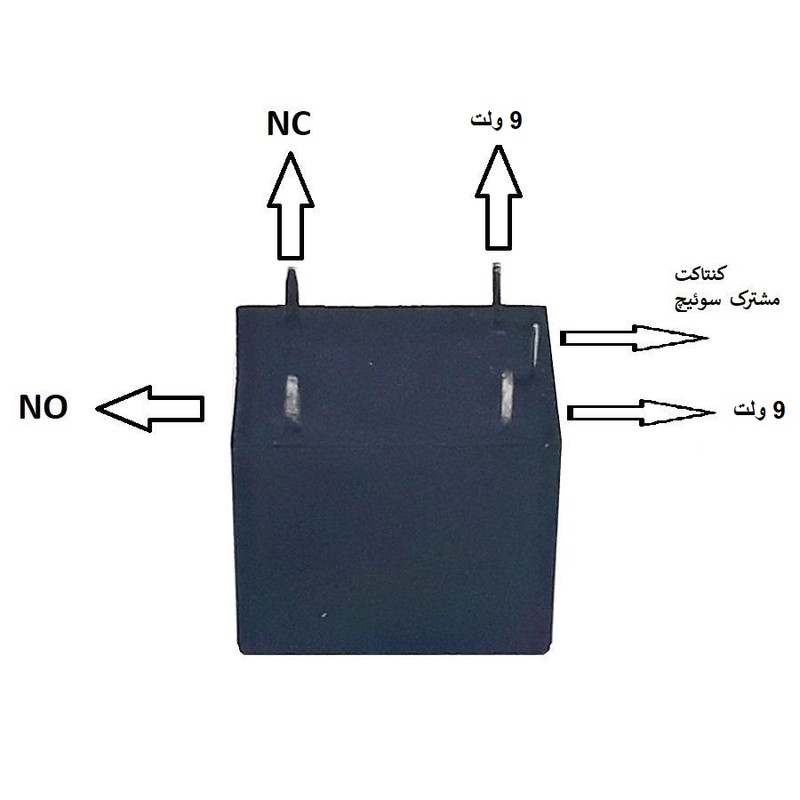

رله ها برای سوئیچ کردن دستگاههای الکتریکی کاربرد دارند منبع تغذیه و جریان تحریک رله ها بسیار کم بوده و توسط برد الکترونیکی بواسطه ترانزیستورها ، راه اندازی می شود اما از کنتاکتهای رله می توان جریان های بالایی را گذراند.رله LIMING مدل JQC-9VDC با ولتاژ تغذیه 9 ولت و حداکثر جریان قابل تحمل 7 آمپر 240 ولت ،عمل سوئیچینگ را بخوبی انجام می دهد.از این رله می توان در محافظ های ولتاژ و یا فتوسل و سایر دستگاههای الکتریکی استفاده کرد.در زیر این رله مانند اغلب رله های مشابه 5 پین وجود دارد که در یک سمت 3 پین و در سمت دیگر 2 وجود دارد .از 3 پین که در یک سمت قرار دارند دو پین کناری برای تغذیه بوبین با ولتاژ 9 ولت DC بوده و پین وسط یکی از 3 پین کنتاکتهای قطع و وصل و مشترک آنها است.راهنمای پایه ها در یکی از تصاویر آلبوم موجود است.
